Guard-Pak ホルダーを HPLC システムに接続する方法 - WKB238052

目的または目標

Guard-Pak ホルダー (WAT088141) を HPLC システムに接続する。

環境

• カラムの接続
• Guard-Pak

手順

1. V-Detail フィッティングを使用して、チューブをインジェクターから Guard-Pak ホルダーのインレットに接続します。
2. V-Detail フィッティングを使用して、チューブを Guard-Pak ホルダーのアウトレットからカラムのインレットに接続します。

追加情報

• Guard-Pak ホルダーは、一部のカラムヒーター/オーブンに取り付けるのに大きすぎます。
  • カラムヒーターに取り付けられない場合、ホルダーがヒーターの外部にあるままで、チューブがヒーター内のカラムに接続するのに十分な長いことを確保する必要があります。
• Guard-Pak インレットとアウトレットは V-Detail フィッティングを使用する必要があります。
  • ステンレススチール製フィッティングの場合、フェラルを「Waters フェラルの深さ設定」に設定する必要があります（以下の例を参照）。
  • PEEK 手締めフィッティングを使用する場合は、PEEK 手締めフィッティングを締め付けるときに Guard-Pak ホルダーのインレットとアウトレットにチューブを押し込むだけで、適切な接続を行います。

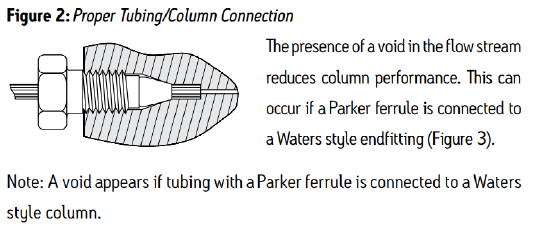

適切なフェラルの深さの例：

注：Guard-Pak ホルダーキットには、キットあたり 4 本のステンレススチール製締め付けねじと 4 個のステンレススチール製フェラルが含まれていますが、チューブは含まれていません。

関連項目：Guard-Pak Holder and Inserts Care & Use Manual（『Guard-Pak ホルダーおよびインサート維持管理マニュアル』）
