Apex Track を使用して自動的に選択し波形解析する 2 つの未分離ピークの間に、見かけの未同定ピークがあるのはなぜですか？ - WKB219994

環境

• Empower
• Apex Track

回答

下図は、クロマトグラムと重ね描きされた二次微分プロットです。

クロマトグラフィーの 2 次微分プロットを確認すると、中央の未同定ピークの頂点がゼロ点より下です。したがって、以下の理由により同定されていません。

• しきい値 0 に近いかそれ未満である可能性が高いため、頂点として同定されない。
• 0 より上でもなく、0 とも交差しないため、変曲点がない。
• いずれの側のピークに 0 より大きい最大値があり、変曲点が 2 つあるため、検出された。

追加情報

Apex Track ホワイトペーパーに従ってください - https://www.waters.com/waters/library.htm?cid=511436&lid=1546221&lcid=1546222&locale=en_US:

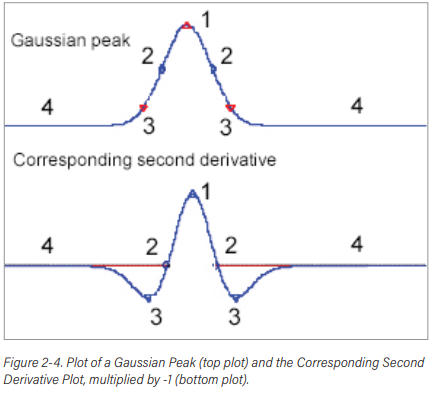

クロマトグラムの 2 次微分がクロマトグラムのベースラインノイズの影響を受けるため、2 次微分のすべての最大値がピークであるとは限りません。

• ピーク頂点 (#1) は、2 次微分プロット内の曲率の極大値です。
• 曲率がゼロと交差する点は変曲点 (#2) です。2 つの変曲点は常に各頂点にまたがります。
• 立ち上がり傾き点 (#3) は 2 次微分における極小値です。
• ベースライン領域 (#4) の曲率は 0 です。
