異なるチャンネルにあるピーク間の分離度を計算する方法 (2) - Tip 261
目的または目標
この記事では、カスタムフィールドを作成して 2 つのピークの間の分離度を計算する別のアプローチについて説明します。これは、サンプル間構文を使用したピークカスタムフィールドです。
環境
- Empower
- 今週の Empower Tip #261
手順
ステップ 1
2 つのデータチャンネルの積み重ねプロットがあり、それぞれに異なる保持時間で溶出するピークがあります(図 1)。

ステップ 2
カスタムフィールドには USP 分離度の[タンジェント幅]の値が必要になるため、[解析メソッド]で[システムスータビリティ]を有効にしてください(図 2)。

ステップ 3
USP 分離度の計算 = 2(RT2-RT1)/(W1+W2)。ここで、RT は「保持時間」、W は USP 分離度の「タンジェント幅」です(図 3)。

ステップ 4

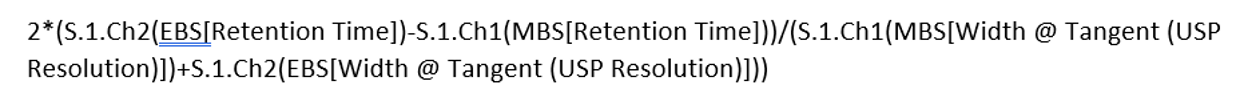

サンプル間構文は「label.injection.channel (field)」です。(サンプル間カスタムフィールドの作成の詳細については、Empower ヒント #93 を参照してください)(図 4)。

ステップ 5
カスタムフィールドのプロパティを表示できます(図 5)。

ステップ 6
2 つの異なるチャンネルにある 2 つのピークの間の分離度を表示する結果が、ヒント #260 で計算された値と異なります。コンバインされたクロマトグラムのベースラインが個々のクロマトグラムのベースラインと異なるため、ベースラインノイズ、ピーク開始/終了、ピーク幅が異なります。重要なのは、計算で一貫性を得るために 1 つのアプローチを選択することです(図 6)。

追加情報
最後の注記:これは、Pro または QuickStart インターフェースで実行できます。
