Exception Focused Review（例外に焦点を合わせたレビュー） - 所定の範囲に基づいた成分の合格/不合格仕様のレビュー - Tip 287

目的または目標

成分が所定の範囲に基づいて、仕様に合格したかどうかの結果、およびどのように合格または不合格になったかを確認する。単に成分が合格したか不合格かを知りたいのではなく、範囲の最小値で不合格になったか、範囲の最大値で合格したかを知りたいです。［解析メソッド］の［成分］タブの［CConst］フィールドを使用して、許容範囲の値を指定できます。

環境

• Empower
• 今週の Empower Tip #287

手順

ステップ 1
ピークフィールドを作成します（データ種類が［列挙型］）。列挙型データの種類を使用すると、複数の真偽型の計算式を文字列で表すことができます（図 1）。

ステップ 2
この場合では、7 つの真偽型計算式があり、その 1 つのみが「YES」を返します。真偽型の計算式は以下のとおりです（図 2）。

1. ピークが欠落している場合は、「Zero」を返します。
2. 濃度が CConst7 未満の場合は、「Fail」（低）を返します。
3. 濃度が CConst6 未満の場合は、「Just Pass」（低）を返します。
4. 濃度が CConst5 以下で CConst6 以上の場合は、「Pass」を返します。
5. 濃度が CConst4 よりも大きい場合は、「Fail」（高）を返します。
6. 濃度が CConst5 よりも大きい場合は、「Just Pass」（高）を返します。
7. CConst7 が 0 に等しい場合は、「Not Calculated」を報告します。

ステップ 3
［言い換えの定義］テーブルでは、「Yes」を返す真偽型計算式に応じて、カスタムフィールドの出力が表示されます（図 3）。

ステップ 4
分析に基づいて適切な値を CConst3 ～ CConst7 に入力します（図 4）。

ステップ 5

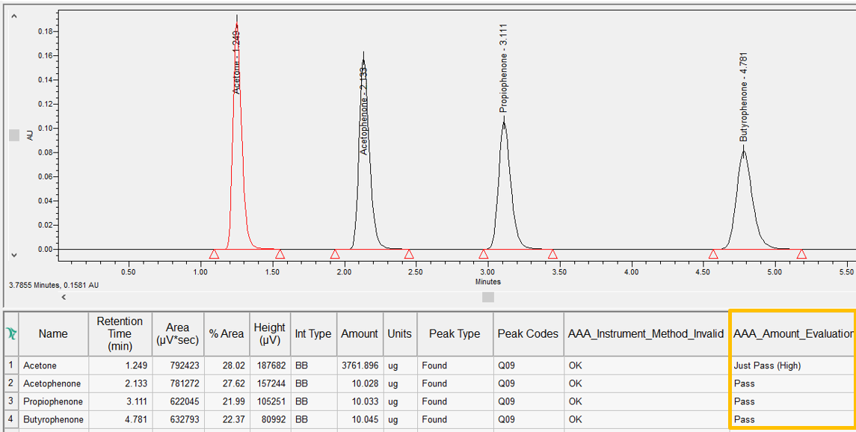

1 つのサンプル中のアセトンの濃度は、［レビュー］の［ピーク］テーブルの高い値に「Just Pass」したことが示されます（図 5）。

ステップ 6
［プロジェクト］画面の［ピーク］タブでビューフィルタを作成して、このカスタムフィールドの結果を表示します（図 6）。

追加情報

これは、Pro または QuickStart インターフェースで実行できます。
