［比較］画面を使用してクロマトグラムを視覚的に整列する方法 - wkb253559

目的または目標

［比較］画面を使用してクロマトグラムを視覚的に整列する。

環境

• Empower
• 今週の Tip #315

手順

クロマトグラフィーでは注入間にばらつきがあるため、異なる注入からのクロマトグラムを整列する必要があるのは一般的です。これは、保持時間でピークを同定しようとする場合には特に重要です。これは、［比較］画面で実行できます。

ステップ 1
［プロジェクト］画面の［チャンネル］タブで、2 つ以上のチャンネルを反転表示し、右クリックして［比較］を選択します（図 1）。

ステップ 2
［比較］画面が開き、ピークが整列されていないことがわかります（図 2）。

ステップ 3
［個々のプロット］ツールを選択して、各クロマトグラムをそれぞれのプロットに置きます（図 3）。

ステップ 4
［位置マーカー］ツールをクリックします。各クロマトグラムには 2 つのマーカーがあります（図 4）。

ステップ 5

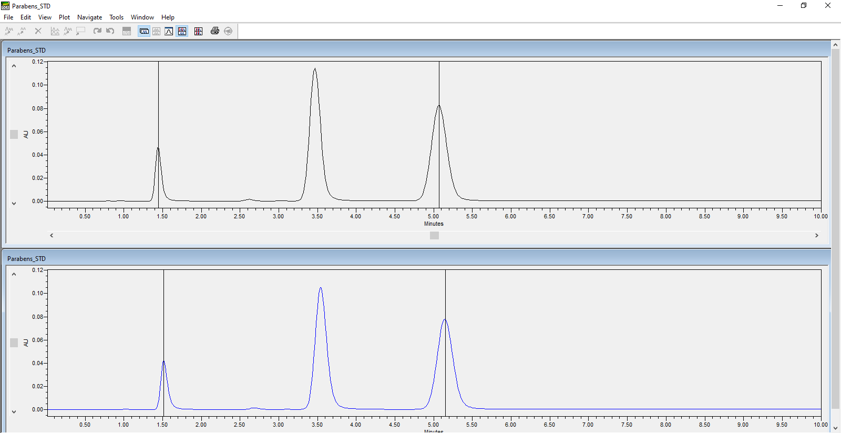

各クロマトグラムでマーカーを移動して、1 つのマーカーが最初のピーク上に、もう 1 つのマーカーが最後のピーク上にあるようにします（図 5）。

ステップ 6
［クロマトグラムの整列］ツールをクリックして、クロマトグラムを整列します（図 6）。

ステップ 7

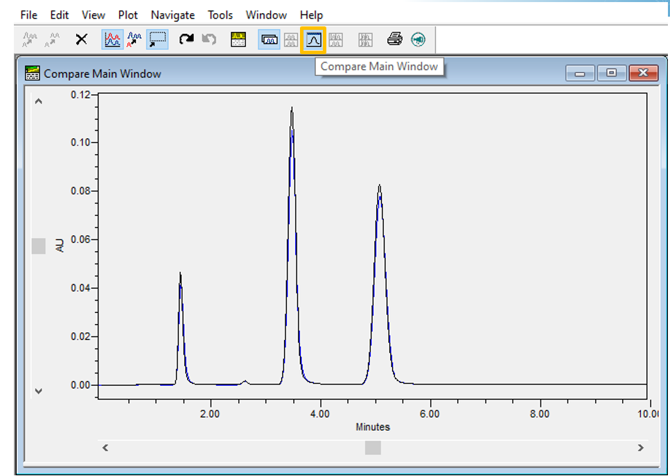

［メイン画面］ツールをクリックして、クロマトグラムを 1 つの画面に配置します。これで、重ね描きして整列されるようになりました（図 7）。

ステップ 8
図 8 は、［比較］画面のツールバーを展開した図です。

追加情報

これは、Pro または QuickStart インターフェースで実行できます。
