Get Empowered：レビュー画面と解析メソッド - Empower で GPC/SEC データを解析する - Tip 125

目的または目標

Empower で GPC/SEC データを解析する。

環境

• Empower
• 今週の Empower Tip #125

手順

ステップ 1
サンプルセットの解析後、結果セットを［レビュー］に持ち込みます。ツリーの最初が単分散標準試料です（図 1）。

ステップ 2
［検量線］ツールをクリックして、検量線を表示します。R2 は、良好な近似を選択していることを示します。3 つの標準試料バイアルに 3 つの単分散標準試料の混合液が含まれており、各バイアルから 2 回注入するため、検量線には 18 のポイントがあります（図 2）。

ステップ 3
ここに、1 つのポリマーの結果が表示されます。Mn、Mw、Mz、Mz+1 が示されます。Mp はピーク頂点での分子量です。分散度は Mw/Mn です（図 3）。

ステップ 4

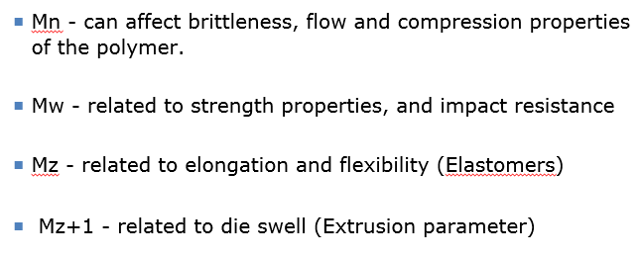

異なる分子量は、ポリマーの物理的な性質に関連しています（図 4）。

ステップ 5
［結果］ツールをクリックして、［結果］画面に移動します。［分子量分布］タブを選択して、スライステーブルを表示します。このテーブルには、分子量分布全体のスライスの分子量と対数分子量が表示されます。既定ではすべてのスライスが表示されますが、図示にあるドロップダウンメニューから変更できます（図 5）。

ステップ 6
［分子量分布プロット］タブをクリックして、分子量の分布を表示します。これにより、ステップ 3 で言及された分子量の由来が示され、分布に対して重ね描きされた［積分 %］プロットが表示されます。［積分 %］プロットは、左端の「0」から始まり、右端の「100」で終わります（プロットの右側の y 軸を参照）。このプロットは、分子量分布曲線の上限値から下限値に移動するときの、特定の分子量におけるポリマーの積分 % 値を示します。例えば、log mw が 4.92 の場合、ポリマーの 70% が 4.92 以上です（図 6）。

ステップ 7
サンプルの分子量分布プロットを比較するには、結果を反転表示し、右クリックして［指定のビューで表示］で［分子量分布曲線］を選択します。サンプルの分子量分布を反転表示して右クリックし、［比較］を選択します（図 7）。

ステップ 8
分子量分布の重ね描きが表示されます。表で強調表示されている分子量分布は、分子量を表示するプロットにおける有効な分子量分布です（図 8）。

追加情報

この手順は、クイックスタートまたはプロフェッショナルインターフェイスを使用して実行できます。
