MassLynx で複数の背圧トレースを重ね描きする方法 - WKB275854

目的または目標

MassLynx で複数の背圧トレースを重ね描きする。

環境

• MassLynx

手順

1. システム背圧を表示するには、このデータを取り込む必要があります。インレットメソッドの以下のチェックボックスをオンにします。

2. 1 回の注入に関するシステム背圧を表示するには、その注入のクロマトグラムを開きます。背圧を開くには、以下をクリックします。




   結果：

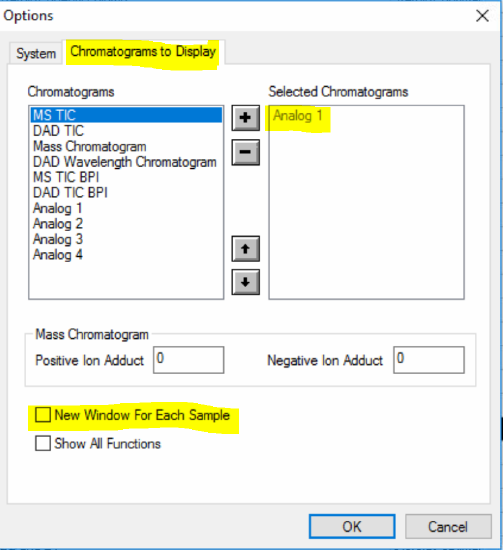

3. 複数の背圧トレースを重ね描きするには、異なる方法を推奨します。［クロマトグラム］ボタンを有効にしたときのデフォルト表示は、以下のように変更する必要があります。左側の垂直メニューのメニュー項目［ツール］に移動し、［オプション］をクリックします。次に、以下を設定します：

   MassLynx サンプルリストで複数の行を選択し、y 軸がリンクされた重ね描きですべてを設定すると、1 つの画面で重ね描きが作成されます。

4. システム背圧は、次の手順に従うことで、TrendPlot（トレンドプロット）で追加することができます：https://support.waters.com/KB_Inf/Ma...e_in_TrendPlot。
