Allianceバルブ V1 または V2 のリーク - WKB119907
症状

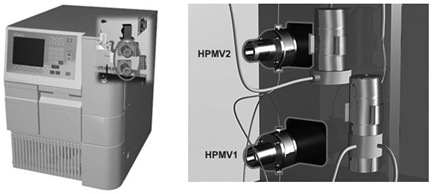

- V1 または V2 での内部リークにより、高圧モーターバルブ (HPMV) V1 または V2 バルブの下で塩または移動相が蓄積する
環境
- Alliance HPLC システム
- 2695 セパレーションモジュール
原因
内部高圧シールのリーク/損傷が原因です
解決策
- バルブ V1 または V2 を組み立てなおします。
- シールを調整してください。
追加情報
リビルドキットの製品番号は WAT045424 です。
Waters 2695 セパレーションモジュールの V1 バルブの再構築
必要なツールおよび材料
V1 バルブリビルドキット（製品番号：WAT045424）HPMV ツールキット（製品番号 WAT045427）T10 Torx レンチメタノール、ねじ小さな尖った部品
手順
手順を開始する前に、安全上の注意を確認してください。
警告生物学的有害物質や有毒物質による人体への汚染を防ぐため、交換したコンポーネントを適切な廃液容器に入れて慎重に廃棄してください。
警告：溶媒との接触を防ぐために、適切な手袋および安全めがねを着用してください。
警告：メンテナンス作業を行うときは感電防止のため、ユニットの電源を切り、電源コードを外してください。
警告：地方条例に従って、コンポーネントを廃棄します。
重要： Waters Critical Clean™ 部品を取り扱う際は、必ず優良試験所基準 (GLP) を順守してください。
手順
1. 装置の上部および右側のパネルを取り外します。
2. 適切な HPMV ポートでチューブ接続を外します。
3. T10 Torx レンチを使用して、HPMV の表面にある 4 本の取り付けねじを取り外します。
4. ノーズキャップをゆっくりと手前に引いて、バルブから取り外します。
5. シール本体とバッキングプレートを同じ方法で取り外します。
6. ［Main Idle］画面で［Diag Page］を選択します。 ［Diag］（診断）画面が開きます。
7. ［その他のテスト］を選択します。
8. カーソルを Rebuild Injector Valves（インジェクターバルブの分解点検）に移動して、Enter を押します。
9. 矢印キーを使用して［Valve 1］（バルブ 1）または［Valve 2］（バルブ 2）を選択します。
10. Valve Reverse（バルブリバース）キーを 3 回押してスプールを進みます。スプールをバルブハウジングから取り外します。
11. プラスチックハウジングのスロットがバルブハウジング内側のピンと揃うように、新しいスプールとナットのアセンブリーをハウジングに配置します。
12. Valve Forward キーを 3 回押してスプールをバルブハウジングに吸引します。
HPMV の再組み立て
1. 直径の小さい側が外側を向くようにバッキングプレートを再度取り付けます。プレートの穴をハウジングの取り付け穴と合わせます。
注：シール本体でシールを適切に支えるために、バッキングプレートの直径が小さくなる側に向きを合わせることが重要です。
2. 挿入箇条書きをスプールの端にします。
3. 木ねじをシールにねじ込み、シールを引き抜き、シール本体から古いシールを取り外します。
4. シールガイドをバルブ本体にかぶせます。
5. シールの Oring 側がパンチの反対側に向くように、シールをシールパンチの上に置きます。
6. 少量のメタノールをシール本体に入れ、シールに滴下します。
7. シールをバルブ本体に慎重に挿入します。
8. バルブ本体をひっくり返し、2 つ目のシールに対して繰り返します。
9. シール付き本体をメタノールに浸し、シール面を湿らせます。
10. 新しいシール本体をスプールに滑り込ませます。
11. スプールの端から挿入用の箇条書きを取り外します。
12. 先端の尖ったものを使用して、バルブのノーズキャップから Oing を取り外します。
13. 新しいTeflon O リングをメタノールで湿らせ、ノーズキャップの小さな小さな直径に押し込みます。
14. ノーズキャップをスプールに滑り込ませます。
15. バルブ本体でポートを垂直に揃えます。
16. すべての部品の取り付け穴の位置を合わせ、4 本の取り付けねじを再度取り付け、均等に締め付けます。
17. バルブアセンブリーを Fluid Pak ブラケットに滑り込ませて、2 本の Torx ヘッドねじで所定の位置に固定します。
18. チューブをバルブに再接続します。
19. バルブケーブルをケーブルタイで固定します。
20. 装置の電源を切ります。
21. 装置の上部カバーを再度取り付けます。
確認：
1. 装置の電源を入れます。
2. 初期化プロセスがエラーなく完了したことを確認します。
3. パージおよび圧縮テストを実行して、HPMV が適切に動作することを確認します
追加注記
* 取り付け時にすべてのシールが適切に取り付けられ、メタノールで湿っていることを確認します。* バルブの再構築後も問題が発生し続ける場合は、V1 バルブアセンブリー（製品番号：WAT045438）全体の交換を検討してください
