SM-FTN のランダムなエラー:「Seal residuals force exceeds (wash)」(シール残留力限度超過(洗浄))、「Needle seal move exceeds limit (5.0)」(ニードルシールの移動限界超過 (5.0))および「Zp-Axis home h/w fault」(Zp 軸ホームハードウェア不良) - WKB250911
Article number: 250911To English version
症状
- 「Seal residuals force exceeds (wash)」(シール残留力限度超過(洗浄))、「Needle seal move exceeds limit (5.0)」(ニードルシールの移動限界超過 (5.0))および「Zp-Axis home h/w fault」(Zp 軸ホームハードウェア不良)エラーがランダムに表示される
- 洗浄ステーションを押し下げると、洗浄ステーションの下部にあるロードセルが圧力に反応し、[ACQUITY コンソール]のシール力の値の増加を示す
- ニードル洗浄ラインおよびパージラインには溶媒がある
- ニードルが曲がっていない
- PM を実施したまたはニードルシールを交換した後
- ニードルシールのキャラクタライズで 11 N/mm 以上の定数が得られる
- ニードルシールのキャラクタライズの結果が、3 n/mm ~ 11 n/mm の間でランダムである(注入中を含む)
環境
- ACQUITY UPLC H-Class PLUS
- ACQUITY UPLC H-Class
- ACQUITY UPLC サンプルマネージャ - フロースルーニードル PLUS (SM-FTN PLUS)
原因

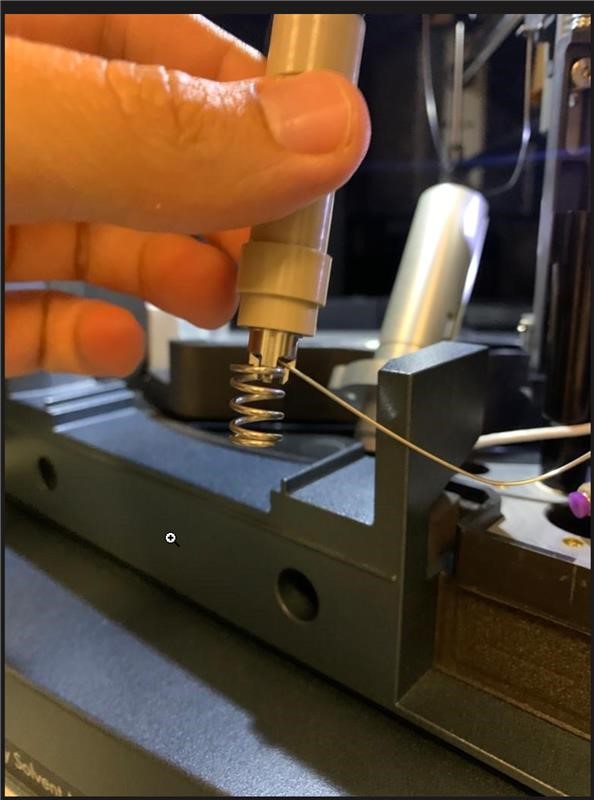

洗浄ステーションで、Vespel シールサポートがスプリングの間違った位置にあります(この記事の底部にある図を参照)。
解決策
- [ACQUITY コンソール > ニードルシートの交換]を開きます。
- Vespel シールサポートがスプリングに正しく接触していることを確認します。
- 必要に応じて、正しい位置に配置します。
- 修正後、ニードルシールのキャラクタライズで定数 8.40 n/mm が得られるはずです。
