SM-FL の注入バルブの交換方法 - WKB298517

目的または目標

SM-FL の注入バルブを交換する。

環境

• ACQUITY UPLC I-Class SM-FL
• ACQUITY UPC² システム

手順

1. ［ACQUITY コンソール］で、システムツリーから［サンプルマネージャFL］を選択します。

2. SM-FL 情報画面で、［保守］ > ［ニードルと注入バルブのパーク］ > ［はい］をクリックします。

3. SM-FL の電源を切ります。

4. 送液コンパートメントのドアを開きます。

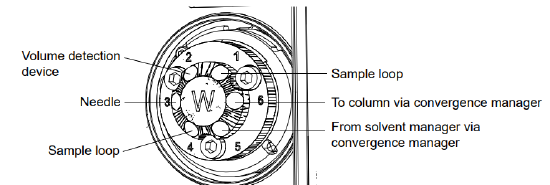

5. 注入バルブカートリッジに取り付けられたフィッティングを取り外します。

6. 2 mm の六角レンチを使用して、注入バルブカートリッジ上で時計の 10 時を示す位置にあるねじを取り外します。

7. 注入バルブアセンブリーから、注入バルブカートリッジを取り外します。

8. 交換用注入バルブカートリッジを慎重に開梱します。

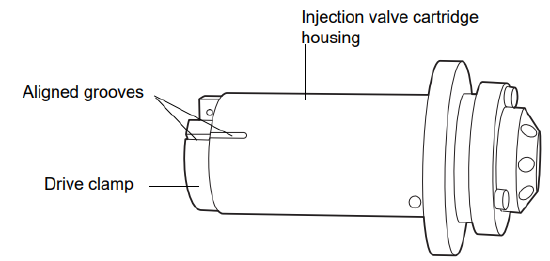

9. カートリッジハウジングの溝と、ドライブクランプの溝が揃っていることを確認します。

ヒント：揃っていない場合は、ドライブクランプを回転させて溝を揃えます。

10. 新しい注入バルブカートリッジを注入バルブアセンブリーに挿入します。

注意：注入バルブカートリッジが注入バルブアセンブリーの中へ入りきらない場合は、Waters サービス担当者にご連絡ください。

11. 注入バルブカートリッジ上で、時計の 10 時を示す位置に 2 mm の六角ねじを挿入し、締め付けます。

12. すべてのフィッティングを取り付け、チューブがフィッティングの穴の底まで差し込まれていることを確認します。

13. 送液コンパートメントのドアを閉じます。

14. SM-FL の電源を入れます。

15. サンプルニードルとサンプルループの容量をキャラクタライズします。

追加情報

Video Transcript
