ACQUITY UPLC サンプルマネージャでの X 軸ハードウェア不良エラー - WKB6185
Article number: 6185To English version
症状
- コンソールエラー(断続的に発生):
- X-axis move h/w fault(X 軸移動ハードウェア不良)
- X-axis h/w lost steps (number)(X 軸のハードウェアステップ不明(数値))
- X-Axis Home h/w fault(X 軸ホームハードウェア不良)
- XYZ メカニズムの動作が非常に堅い。アームが自由に動かない([コンソール]で[モーターを無効にする...]コマンドを使用した場合)
- サンプルマネージャがリセット後に、ホームポジションに戻ろうとするときにガリガリ音がする
- 再起動または電源を入れ直しても、エラーが解消されない
- 動作中にエラーがランダムに表示される
- x レールが汚れている
環境
- ACQUITY UPLC サンプルマネージャ
原因
x 軸上のゴミ(ほこりや発泡材がたまり、レールに付着すると、x 軸は自由に移動できません)
解決策
以下の手順に従って x レールをクリーニングします。
- サンプルマネージャの電源を切ります。
- スプレー缶を使って、x 軸の棒(サンプルマネージャの背面にある黒色のアコーディオンの反対側)を吹き飛ばします。
- イソプロピルアルコールで湿らせた糸くずの出ない布を使用して、レールとリードねじを拭いて、頑固な汚れを取り除きます。GT85 または WD40 潤滑スプレーも、レール上のゴミを除去するために使用できます。
- ニードルキャリッジをゆっくりと左に、さらに同じ経路をゆっくりと右に、数回移動します。フレックスケーブルによって傷つけないように注意します。
- サンプルマネージャの電源を入れます。
- x、y、z 軸をキャリブレーションします。
- ニードル Zp 軸のキャリブレーションを実施します。
- ニードルとシールをキャラクタライズします。
追加情報

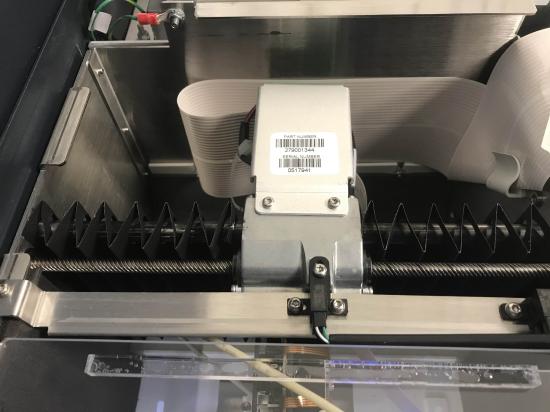

クリーニング前:

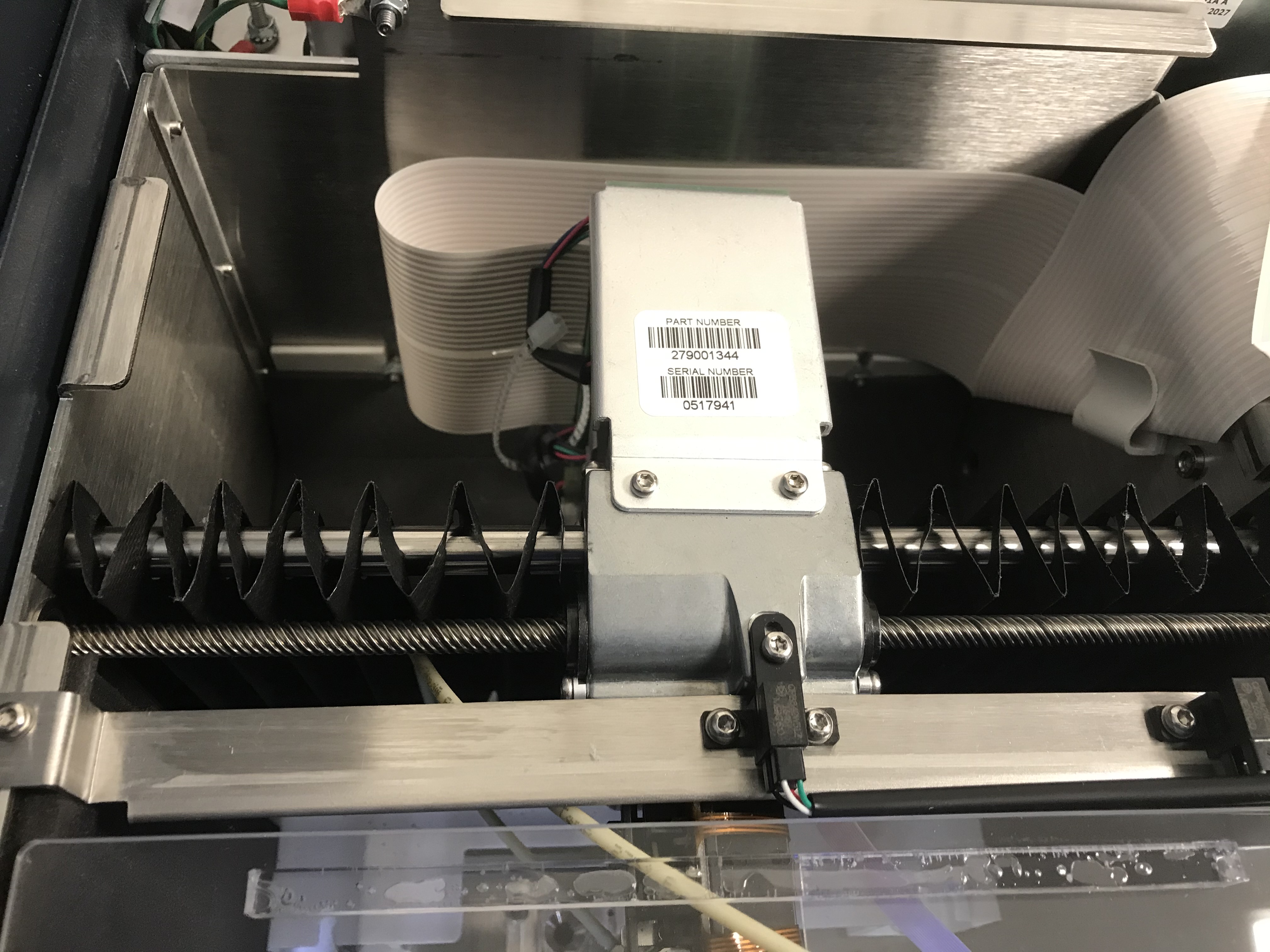

クリーニング後:
