カラムマネージャ（CM-A または CM-30S）を使用して外部制御の RS232 切り替えバルブを設定する方法 - WKB9338

ACQUITY コンソールのセットアップ

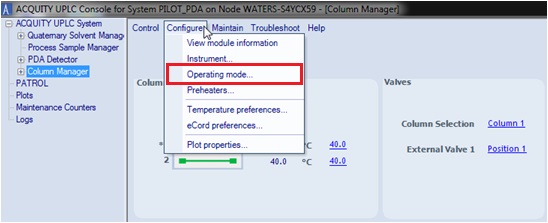

1. CM-A または CM-30S で外部制御の RS232 切り替えバルブを取り付けます。カラムマネージャの電源を入れます。ACQUITY コンソールのシステムツリーから、［カラムマネージャ］を選択します。［カラムマネージャ］の情報画面で、［コントロール］ > ［CM のリセット］をクリックします（カラムマネージャをリセットするために）。［カラムマネージャ］の情報画面で、［設定］ > ［動作モード］をクリックします。

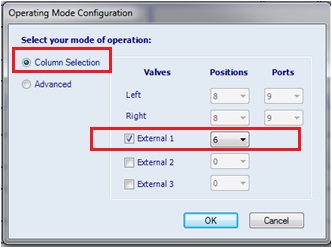

2. ［動作モード設定］ダイアログボックスの［バルブ設定の選択］で、［外部 1］、［外部 2］、または［外部 3］にチェックを入れます。

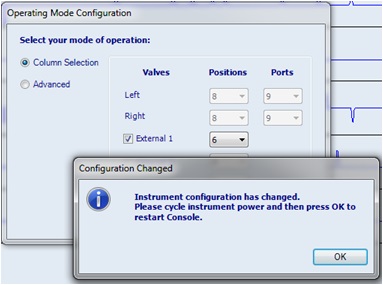

3.   注：取り付けられているバルブの数を選択します。各外部バルブについて、特定のバルブの種類に適切な位置を設定します。［OK］をクリックし、次にプロンプトが表示されたらカラムマネージャを再起動します。
4. カラムマネージャとの通信を再確立し、外部バルブ位置をコントロールします。図には、両方とも 40 ℃ に設定された 2 本のカラムのあるカラムマネージャが示され、内部カラムマネージャバルブが［カラム 1］に選択され、外部バルブが［位置 1］に選択されています。
5. いずれかの青色の選択をクリックして、手動で変更を行えます。

Empower 装置メソッド編集のセットアップ

要件：装置メソッドにコンソールが制御する位置またはパラメーターが含まれていない場合、メソッドを開始するとき、そのメソッド内のカラムマネージャの条件のみが有効になります。

1. 外部バルブ制御のある装置メソッドの例：
   • 「カラムの選択」モードのカラムマネージャ アクティブプレヒーター「有効」 カラムの選択 外部バルブ（バルブプログラミングの時間イベントは、［カラムの選択］モードでは使用できません）
   外部バルブで使用する位置を選択します。
