ソースヒーターが設定温度に到達しない - WKB17222

症状

• ソースヒーターの温度がプログラムされている温度まで上がらない
• エラーメッセージ：Source temperature failed to settle（ソース温度が安定しませんでした）ソース温度が安定しませんでした
• 脱溶媒ヒーターは所定の温度に到達する
• 装置の動作中に、ソース温度が非常にゆっくりと上昇することがある

環境

• Xevo TQD
• Xevo TQ MS
• Xevo TQ-S
• Xevo TQ-S micro
• Xevo G2 QTof
• SQ 検出器 2 (SQD2)
• SYNAPT G2
• SYNAPT XS
• Xevo G2-XS
• Xevo G2-XS QTof
• Xevo G2-XS Tof

原因

カートリッジヒーターの不良正常なヒーターのカートリッジヒーターの抵抗は 15 ～ 30 オームです。

解決策

1. システムをスタンバイ状態にします。
2. 安全上の注意事項として、Advanced（詳細設定）タブでソースヒーター温度をオフにしてください。
3. カートリッジヒーターを交換します（製品番号は装置の種類によって異なります。詳細については、以下の追加情報を参照してください）。
   1. 遮断バルブ
      を閉じます

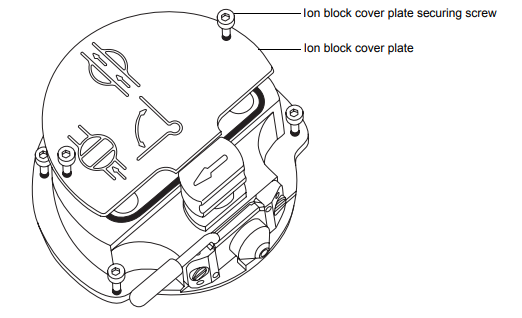

   2. 2.5 mm の六角レンチとコーン抜き取りツールの組み合わせを使用して、イオンブロックのカバープレートの 2 本の拘束ねじを緩めます

   3. イオンブロックのカバープレートを取り外します
   4. 2.5 mm の六角レンチとコーン抜き取りツールの組み合わせを使用して、ヒーター線を PEEK 端子ブロックに固定する 2 本のねじを取り外します。

   5. 先端の尖ったプライヤーを使用して、リング端子タグを端子ブロックから慎重に取り外します。

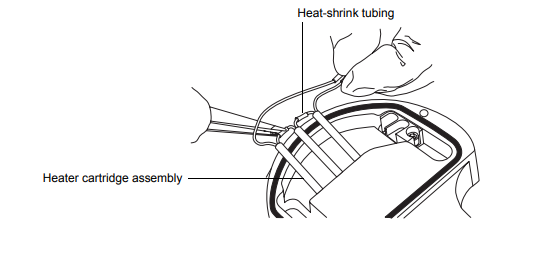

   6. 先端の尖ったペンチを使用して、ヒーターカートリッジアセンブリー上の熱収縮チューブをそっとつかみ、アセンブリーをイオンブロックからゆっくりと引き出します。

   7. ヒーターカートリッジアセンブリーは、環境に関する地方条例に従って廃棄します。

   8.
      先端の尖ったペンチを使用して、新しいヒーターカートリッジアセンブリー上の熱収縮チューブをそっとつかみ、イオンブロックへ差し込みます。
   9.
   10. 先端の尖ったペンチを使用して、ヒーターカートリッジの 2 つのリングタグを PEEK ブロック端子の位置に合わせます。
   11. 2.5 mm の六角レンチとコーン抜き取りツールの組み合わせを使用して、ヒーター線を PEEK 端子ブロックに固定する 2 本のねじを締め付けます。
   12. イオンブロックのカバープレートをイオンブロックアセンブリーに取り付け、次に 2.5 mm の六角レンチとコーン抜き取りツールの組み合わせを使用して、イオンブロックのカバープレートを固定する 2 本の拘束ねじを締め付けます。
   13. 遮断バルブを開きます。


追加情報

SQD2、Xevo TQD、Xevo TQ MS、SYNAPT G2、Xevo G2 QTof の場合、部品 700004332 を使用

Xevo TQ-S および Xevo TQ-S Micro、SYNAPT XS の場合、部品 700005347 を使用
