ACQUITY QDa の分解方法 - WKB244388

Article number: 244388To English version

目的または目標

修理センターへの発送のために、QDa 検出器をシャットダウンし、分解する。

環境

  • QDa

手順

  1. コントロールソフトウェアを閉じて、QDa の電源を切ります。ターボ分子ポンプが完全に停止するまで数分待ちます。
  2. 窒素ガス供給を閉じます。
  3. QDa を流路系から外し、プローブを取り外します。
  4. ドレインバルブの接続部を取り外します。
    • 外部ドレインバルブ付きの QDa(シリアル番号は KAA または KAB で始まる)を持っている場合:
      • 固定用ねじとバルブカバーを取り外します:clipboard_ef59dfa68dc1b90dbebebbd2f26af58b3.png
      • 液体ドレインポートおよびソース排気接続部からチューブを取り外します。 clipboard_eb92c7c1d4dddd7b040234530a57c15ae.png
        • バルブカバーと固定用ねじを再度取り付けます。
    • 内蔵バルブ(QDa バージョン)を持っている場合:
      • エルボープラグをバルブコネクターから取り外します。(エルボープラグは QDa と一緒に輸送することを忘れないでください。) clipboard_ee5d00e8c2eac18173dfa62bceed357c5.png clipboard_e290843f528a81d183ac72035dfc97a02.png
  5. モジュール背面からすべてのケーブル(Ethernet、シグナル、I/O、イベント)を取り外し、マークを付けます。
    • QDa(標準モデル)の場合は、以下にリストされている接続部のプラグを抜きます。
      1. Ethernet
      2. 窒素供給チューブ
      3. 電源コード
      4. 廃液ボトルのソレノイドのコントロール
      5. ダイヤフラムポンプの排気
      6. イベントケーブル clipboard_e7bd3e1b46cd32eaa34b25ecb03c72c09.png
    • QDa(パフォーマンスモデル)の場合は、以下にリストされている接続部のプラグを抜きます。
      1. バックポンプコントロール
      2. Ethernet ポート
      3. I/O シグナルコネクター
      4. 真空ポンプチューブ
      5. 窒素インレット
      6. 廃液ボトルのソレノイドのコントロール
      7. 電源コード clipboard_ea086e82a8c961ffa029d73eeecd7dd7f.png
    • 外部ドレインアセンブリー付きの装置(シリアル番号は KAA または KAB で始まる)の場合、背面で、ドレインチューブを 4 mm のバルクヘッドフィッティングから外します。 clipboard_e51075c92d276fe253242333251c7d7b7.png
  6. モジュールを輸送用の適切な箱に移動します。(箱が入手できない場合は、最寄りの Waters 営業所にお問い合わせください。)

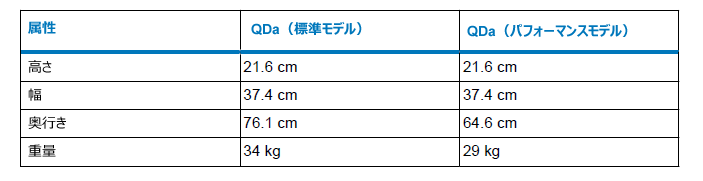

    以下のモジュールの寸法と重量に注意して、適切な箱を選択します: clipboard_e24a7f0c621d48856d6ac124c5aa3ba11.png
  7. Waters が提供した H&S モジュールの最新リビジョンを記入し、署名します。
  8. 署名した紙を箱に添付して、PDF コピーを最寄りの Waters 営業所に送信してください。
  9. Waters 営業所が連絡して、輸送を手配いたします。

追加情報

モジュールを再度取り付けるには、取り外したケーブルとチューブをすべて取り付けます。
