光ファイバー通信がない。ビームコントロールユニットの AutoSpec に電源がありません - WKB48735

症状

• MassLynx の起動に長い時間（数分）かかる
• MassLynx が最終的に起動すると、エラーメッセージが表示される：

• Ethernet コントロールがない

環境

• AutoSpec Premier (P)
• AutoSpec Ultima (M)
• MassLynx

原因

装置内部の光ファイバーループ通信の障害。ビームコントロールユニットが電源なしでオフになっています。

解決策

1. MassLynx を終了します。
2. 前面パネルの装置ステータススイッチを使用して、システムを［Standby］（スタンバイ）にロックします。
3. EPC を再起動し、［Start/Run］（開始/実行）ボックスに「PING EPC -t」と入力して起動の進行状況をモニターします。
   • 起動中にコマンドボックスが開き、ping 応答が表示されます。
   •
4. 1 ms 未満の応答が多く表示されるまで最大 2 分間待ちます。 （起動シーケンスが完了したことを示します。）
5. ［Ping］画面を閉じます。
6. rioMainMenu を実行して、装置の内部ループ通信のステータスを確認します。
   • ［開始/実行］ボックスに「TELNET EPC」と入力します。
   • Telnet が開き、「->」プロンプトが表示されます。
   • Telnet 画面で「rmm」と入力してから、改行を入力します。 （すべての文字を小文字で指定する必要があります。）
   • 以下が表示されます。


     * RIO メインメニュー





     1. RIO2 をシャットダウンします。 「Menu Size3」（メニューサイズ）を設定します。 サブシステム4 にアクセスします。 すべてのサブシステムをロック 5。 すべてのサブシステムのロックを解除6。 メモリマッピングページ Poll7 を開始します。 メモリマッピングページ Poll999 を停止します。 終了







     選択>

   • 「choice」に「3」を指定して、装置内部ループ通信パスに存在する単位を表示させます。
   • 以下が表示されます。

     選択> 3


     * 使用可能なサブシステム





     4. MA3481-200 ソースユニット6。 MA3606 ソースユニット 7。 MA3779-200 PCI Card999。 終了



     選択>

   •  上記の 3 つの「サブシステム」のリストにより、内部ループ通信パスの障害が確認されます。
   • 「->」が表示されるまで、「999」を 2 つまたは 3 回指定します。
   • Telnet 画面を閉じます。

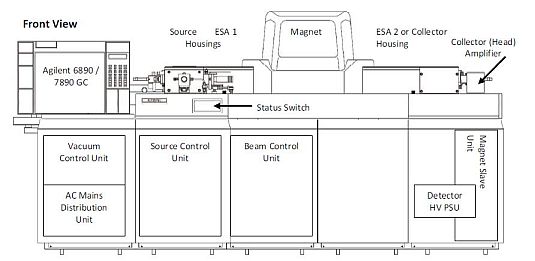

7. パネルを取り外して、ビームコントロールユニットを露出させます。これは、装置前面のマグネットの下にあります。 （「追加情報」の位置図を参照）。

8. ビームコントロールユニットの前面にある「スタンバイ」電源スイッチが点灯していることを確認します。
9. 点灯しなかった場合は、FS1 を確認します。
   • ビームコントロールユニットの［スタンバイ］電源スイッチの電源を切ります。  位置「0」に設定します。
   • GC の下、装置の前面にあるメイン配電ユニットの「ベンチ」サーキットブレーカーの電源を切ります。
     • 「追加情報」にある位置図を参照してください。
   • 小型のコインまたは大きなマイナスドライバーを使用して、FS1 を取り外します。
   • ヒューズが切れていないか点検するか、デジタル電圧計を使用します。
     • 開回路、無限大または非常に高い抵抗は、ヒューズが故障したことを示します。
   • ヒューズを同一の部品 (1340141-S - FUSE GLASS 1.25A 20MM A/S) に交換します
   • 「ベンチ」回路ブレーカーの電源を投入します。
   • ビームコントロールユニットの「スタンバイ」スイッチをオンの位置「1」に設定します。
   • 「スタンバイ」スイッチの点灯を確認します。
     • ［Operate］（オペレート）スイッチが点灯していないことに注意してください。
     • 240V AC の電源ケーブルを確認します。電源がない場合は、Magnet の下にある電源タップで 240 V AC が供給されていることを確認します。
     • はいの場合は、ストリップ内のヒューズを確認します
     • いいえの場合は、AC 分子量分布単位の FS3 を確認します。
10. EPC を再起動し、上記のように「PIN EPC -t」で起動の進行状況をモニターし、完了したら画面を閉じます。
11. rioMainMenu を実行して、装置の内部ループ通信のステータスを再確認します。
    • ［開始/実行］ボックスに「TELNET EPC」を指定します。
    • Telnet が開き、「->」プロンプトが表示されます。
    • Telnet 画面で「rmm」に続いて Return キーを入力します。 （すべての文字は小文字で入力する必要があります。）
    • 以下が表示されます。


      * RIO メインメニュー





      1. RIO2 をシャットダウンします。 「Menu Size3」（メニューサイズ）を設定します。 サブシステム4 にアクセスします。 すべてのサブシステムをロック 5。 すべてのサブシステムのロックを解除6。 メモリマッピングページ Poll7 を開始します。 メモリマッピングページ Poll999 を停止します。 終了







      選択>

    • 「choice」に「3」と入力して、装置内部ループの通信パスにどのユニットが存在するかを確認します。
    • 以下が表示されます。

      選択> 3


      * 使用可能なサブシステム





      1. MA3445 ビームユニット2。 MA3458 ヒーターユニット 3。 MA3481-201 ソースユニット4。 MA3481-200 ソースユニット 5。 MA3515 真空ユニット6。 MA3606 ソースユニット 7。 MA3779-200 PCI Card999。 終了







      選択>

    •  この 7 つの「サブシステム」のリストにより、内部ループの通信が良好であることが確認されます。
    • 「->」が表示されるまで、「999」を 2 つまたは 3 回指定します。
    • Telnet 画面を閉じます。
12. 正常に起動する MassLynx を起動します。
13. 取り外した装置パネルをすべて取り付けます。
14. 該当する場合は、チューニング画面で［ソレノイドスリットの設定］を確認します。これらは既定値に戻っている可能性があります。保存したコピーの値を再指定します。
15. マグネットを再起動します。
16. これでシステムは完全に動作可能になりました。 ［装置ステータス）スイッチが［Operate］（オペレート）に設定されている可能性があります。

追加情報
