ステンレスチューブを切断してフェラルを取り付ける方法 - WKB242790

目的または目標

HPLC システム用にステンレススチールのチューブを切断する

環境

• 510 HPLC ポンプ
• 515 HPLC ポンプ
• 600 マルチソルベント送液ポンプ
• 717plus オートサンプラー
• 1500 シリーズカラムヒーター
• 1515 アイソクラティック HPLC ポンプ
• 1525 バイナリー HPLC ポンプ
• 1525 マイクロバイナリー HPLC ポンプ
• 2707 サンプルマネージャ
• 2777 サンプルマネージャ
• Alliance HPLC システム
• 2695 セパレーションモジュール
• 2695D 溶出セパレーションモジュール
• 2795 セパレーションモジュール
• Alliance シリーズカラムヒーター
• Alliance Series Column Heater/Cooler
• Arc HPLC システム
• 2410 示差屈折計
• 432 電気伝導度検出器
• 2432 電気伝導度検出器
• 2414 示差屈折率検出器
• 2420 エバポレイト光散乱検出器
• 2424 エバポレイト光散乱検出器
• 2465 電気化学検出器
• 3465 電気化学検出器
• 2475 マルチ波長蛍光検出器
• 2487 デュアル波長吸光度検出器
• 2488 マルチチャンネル吸光度検出器
• 2489 UV/Vis 検出器
• 2996 PDA 検出器
• 2998 フォトダイオードアレイ検出器

手順

1. 外径 1/16 インチのステンレススチールチューブカッター （製品番号 WAT022384）を使用します
2. 使用または交換に適した内径 1/16 インチのチューブを決定します。
3. 適切なフェラルと締め付けねじを使用できるようにする。
4. 5/16 インチのレンチ 2 本および/または 1/4 インチのレンチ 2 本を用意します。
5. チューブカッターをチューブに合わせ、深く切れ込むまで複数回回します。
6. 2 つのペンチを使用し、スコアを付けた領域を折れ曲がるまで曲げます。チューブの端が均等に切断されていないことを確認します。（オプションのチューブストレートナーの製品番号 700008702）
7. 新しいフェラルと締め付け用ねじを切断したチューブに配置します。
8. ユニオン（製品番号 WAT097332） を使用して、フェラルと締め付け用ねじを取り付けます。

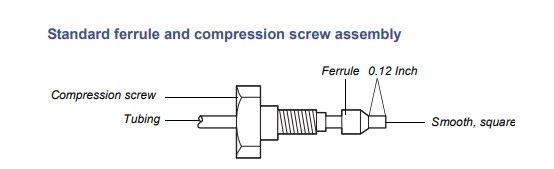

9. 組み立てられたフィッティングを緩め、フェラルを超えて伸びているチューブの長さが 0.12 インチ (3 mm) であることを確認します

追加情報

Waters.com でのビデオ

ステンレススチール製チューブでステンレススチール製フェラルを交換する方法

チューブカッター情報：

https://support.waters.com/KB_Inst/C..._tubing_cutter

ステンレスチューブおよびフェラルの情報：

https://support.waters.com/KB_Inst/C...ing_on_my_HPLC

PEEK フィッティング：

https://support.waters.com/KB_Chem/O...s_steel_tubing

https://support.waters.com/KB_Chem/C...-Waters_system
