クロマトグラムをスムージングする方法(パート 7) - Tip 107
目的または目標
Get Empowered! へようこそお戻りになりました。Empower クロマトグラフィーデータソフトウェアに関する前回の Empower 今週のヒント記事で、TIC プロットで作業ではなく、単一の質量を抽出して感度を最適化する方法を学習しました(ヒント#106)。
Empower で ACQUITY QDa MS データを使って作業する:
- #100:クロマトグラムのピークの基本質量と質量スペクトルを表示する方法
- #101:2D ACQUITY QDa MS データの処理方法
- #103:[質量分析]画面でさまざまなスペクトルビューを表示する
- #104:[質量分析]画面で作業中にクロマトグラムとスペクトルを抽出する
- #105:PDA および QDa 質量検出器の両方からデータを収集する際に、クロマトグラムの位置を合わせることが重要な理由
- #106:TIC プロットで作業するのではなく、単一の質量を抽出して感度を最適化する方法
今週は、クロマトグラムのスムージングが役立つ原因を学習します(パート 7)。ベースラインにノイズが多い場合は、少量のスムージングを使用してベースラインとシグナル対ノイズ比を改善できます。注意:スムージングアルゴリズムはベースラインポイントだけでなく、すべてのデータポイントをスムージングします。スムージング係数を高い値に適用すると、ピークがスムースになります。
それでは始めましょう。
環境
- Empower
手順
- スムージングせずに開始すれば、対象ピークにはシグナル対ノイズ比が 29:1 であることが見えます(図 1)。
- [レビュー]内の[結果]画面に移動した場合、詳細情報があります。高さ、シグナル対ノイズ比、ピーク間ノイズ (33659)(図 2)が見えます。

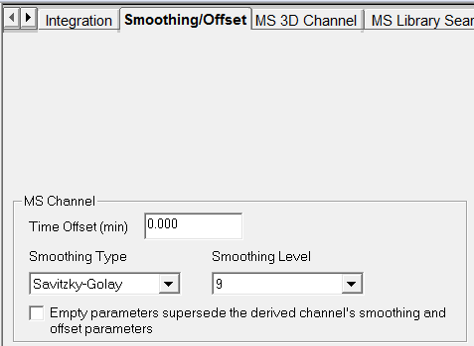

これで、[解析メソッド]の[スムージング/オフセット]タブを使用して、少量のスムージングを適用します(図 3)。
ステップ 4

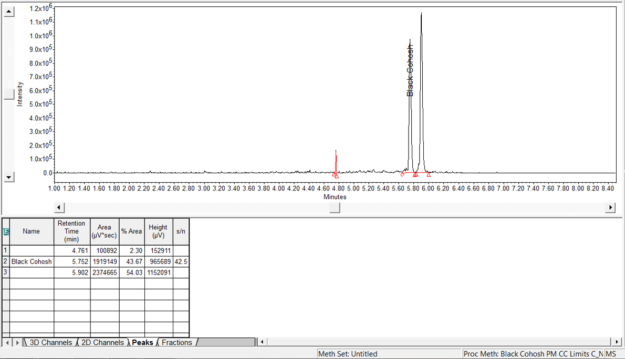

対象ピークのシグナル対ノイズ比は 42:1 になりました(図 4)。
ステップ 5
[結果]画面に戻ると、ピーク高さはわずかに減少し、ピーク間ノイズは 22715 まで大幅に減少します(図 5)。
簡単ですね!
質問:ヒント#47 では、チャンネルを生成し、スムージング係数を[生成チャンネル]に適用することを取り上げました。[解析メソッド]または[生成チャンネル]経由でスムージングする利点はありますか?次の週、ヒントの答えを提供します。ご期待ください。
追加情報
最後の注記:
- Savitzky-Golay スムージングでは、データポイントの平均化が行われます。詳細については、Norman Allen Dyson が書いた Chromatographic Integration Methods(クロマトグラフィーインテグレーションメソッド)を参照してください。クロマトグラフィーシグナルのフィルタリングとスムージングには、適切なセクションがあります。
- この手順は、クイックスタートまたはプロフェッショナルインターフェイスを使用して実行できます。
- ACQUITY QDa 質量検出器は Alliance HPLC システムと適合性があります。
