ACQUITY UPLC ソルベントマネージャトレースでの圧力の低下 - WKB73133

Article number: 73133To English version

症状

  • システムでまたはプライム時に送液が行われているとき、ACQUITY UPLC では圧力の変動/低下が見られる
  • システム圧力は、プライマリーがアキュムレーターを再び満たすはずの位置で、のこぎり状で低下する

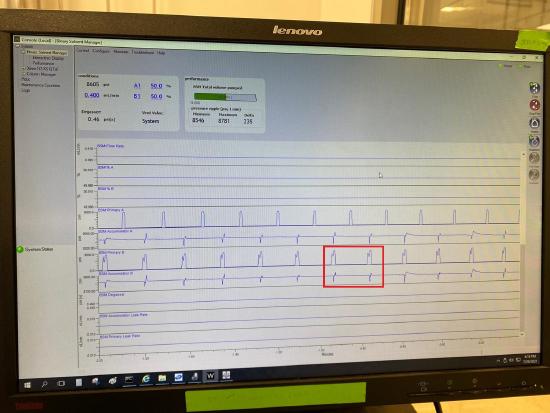

  • i2V カートリッジの不良による圧力トレースは以下のスクリーンショットのように見える
  • ポンプヘッドにねじ込むと、i2V アセンブリーの回転が固く感じることがある

Abnormal Pressure Trace.jpg



  • 良好/通常の圧力トレースは以下に示される

Normal pressure trace.jpg

環境

  • ACQUITY UPLC BSM
  • ACQUITY UPLC H-ClassQSM
  • ACQUITY UPLC I-Class BSM
  • ACQUITY UPLC M-Class BSM
  • ACQUITY Premier

原因

プライマリー i2V チェックバルブカートリッジ、または i2V バルブアセンブリーの不良による問題です

解決策

  1. BSM の場合、問題が A 側にあるか B 側にあるかを判断します。これを行うには、100% A または 100% B で確認できます。
  2. i2V カートリッジを保持するクランプが適切に締め付けられ、平らに固定されていることを確認します。
  3. プライマリー i2V チェックバルブカートリッジを交換します。
  4. システムをプライムし、アイソクラティック流量でテストして、圧力が安定していることを確認します。
  5. 問題が解決されない場合は、i2V バルブアセンブリーが動作しているかどうかを確認します。i2V カートリッジホルダーが自由に回転でき、ねじが摩耗していないことを確認します。i2V チェックバルブカートリッジが取り外されているが、i2V アクチュエーターの電源ケーブルが接続されている状態で、短時間でプライムを開始し、i2V アクチュエーター内のプランジャーがわずかに動いていることを観察します。動いていない場合は、i2V バルブアセンブリーを交換します。

追加情報

i2V カートリッジの製品番号:

  • ACQUITY UPLC BSM700003563
  • I-Class:700004139
  • I-Class ヘキサン/THF:700004139
  • H-Class:700005165
  • H-Class Bio:700005414
  • H-Class Bio/ヘキサン/THF:700010387
  • M-Class:700005414
  • ACQUITY Premier 700005414

i2V バルブアセンブリーの製品番号:

  • ACQUITY UPLC BSM:700003557
  • H-Class QSM:700005162
  • H-Class Bio BSM:700005412
  • I-Class BSM:700003557
  • M-Class:700005412
  • ACQUITY Premier:700005412
